सहायक उपकरण

सिनोलियन मशीनरी चीन में सबसे अधिक पेशेवर सॉर्टिंग प्लांट निर्माताओं और आपूर्तिकर्ताओं में से एक है। कृपया बेझिझक हमारे कारखाने से यहां बिक्री के लिए टिकाऊ सॉर्टिंग प्लांट खरीदें। सभी मशीनें उच्च गुणवत्ता और प्रतिस्पर्धी कीमत वाली हैं।



उत्पाद अवलोकन



गोल्ड सैंड सेपरेटर और मोबाइल सॉइल स्क्रीनर एक सतत् ड्यूटी ट्रॉमेल प्रणाली है जिसे बिना धुले जलोढ़ सामग्री, रेत और एकजुट ऊपरी मिट्टी को वर्गीकृत करने के लिए डिज़ाइन किया गया है। आंतरिक सर्पिल भारोत्तोलकों के साथ एक भारी दीवार पर घूमने वाले ड्रम के चारों ओर निर्मित, इकाई एक ही पास में कुल अंशों को धोती है, साफ़ करती है और अलग करती है।




  • रोटरी ड्रम स्क्रीन
    रोटरी ड्रम स्क्रीन

    रोटरी ड्रम स्क्रीन का मुख्य रूप से उपयोग किया जाता है: दुर्दम्य सामग्री की छंटाई, चूर्णित कोयले की स्क्रीनिंग, नदी की रेत की स्क्रीनिंग, अलौह धातुओं की स्क्रीनिंग, आदि। इसमें बंद धूल संग्रह, छोटे
    पूछताछ में जोड़ें
  • GMTS0519 छोटी -पैमाने पर सोने की उत्पादन लाइन
    GMTS0519 छोटी -पैमाने पर सोने की उत्पादन लाइन

    GMTS0519 छोटी {{1}स्केल गोल्ड प्रोडक्शन लाइन एक टर्न{2}की प्लेसर गोल्ड लाइन है, जिसे 5{5}}10 t/h पर रेट किया गया है, जो मिलान मॉड्यूल के रूप में वितरित की जाती है: एक मोबाइल वॉशिंग ट्रोमेल, एक कारपेट
    पूछताछ में जोड़ें
  • जलाऊ लकड़ी के गिलास
    जलाऊ लकड़ी के गिलास

    जलाऊ लकड़ी का गिलास मलबे को इकट्ठा करने और फिर इसे अपने जलाऊ लकड़ी के भट्ठे को गर्म करने, अपने गीली घास में मिलाने या मौजूदा ग्राहकों को जलाने के लिए उपयोग करने का एक शानदार तरीका है। जलाऊ लकड़ी का
    पूछताछ में जोड़ें
  • सोना रेत विभाजक मशीन
    सोना रेत विभाजक मशीन

    गोल्ड सैंड सेपरेटर मशीन एक उच्च क्षमता वाली प्लेसर गोल्ड रिकवरी लाइन है, जिसे 20 - 200 टन/घंटा की दर से रेट किया गया है। स्क्रीन के आगे बाल्टियों को रगड़ने और ट्रॉमेल के अंदर फ्लशिंग उपकरणों को
    पूछताछ में जोड़ें
  • रोटरी स्क्रीनिंग मशीन
    रोटरी स्क्रीनिंग मशीन

    रोटरी स्क्रीनिंग मशीन व्यापक रूप से जलोढ़ सोने की छंटाई और वर्गीकृत धुलाई के लिए उपयोग की जाती है। यह सामग्री की एक विस्तृत श्रृंखला को अपग्रेड करने और पुनर्प्राप्ति के बाद की प्रक्रिया के चरणों का
    पूछताछ में जोड़ें
  • मोबाइल गोल्ड सैंड ट्रोमेल वाशिंग प्लांट
    मोबाइल गोल्ड सैंड ट्रोमेल वाशिंग प्लांट

    उत्पाद विवरण हमारे उत्पाद का नाम प्लेसर और प्लेसर गोल्ड से सोना इकट्ठा करने के लिए गोल्ड मोबाइल ट्रॉमेल स्क्रीन है, यह बाजार में सबसे लोकप्रिय सोना धोने के उपकरणों में से एक रहा है। इसमें उच्च सोना
    पूछताछ में जोड़ें
  • जलाऊ लकड़ी लकड़ी के चिप्स ट्रोमेल स्क्रीन
    जलाऊ लकड़ी लकड़ी के चिप्स ट्रोमेल स्क्रीन

    ट्रॉमेल व्यास (मिमी): ∅1200. ट्रोमेल लंबाई (मिमी): 3000. उत्पादन सीमा (m³/h) :30-70. क्षमता संदर्भ सीमा (फीट³/घंटा): 1060-2473. परिवहन आयाम (टोइंग पार्ट्स को छोड़कर) (मिमी): 5580*1520*2055. कार्य
    पूछताछ में जोड़ें

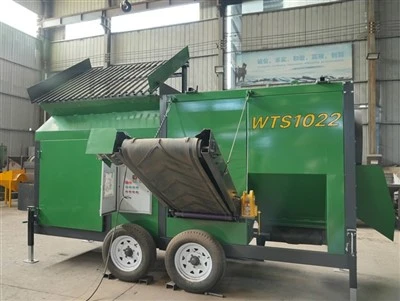

  • टॉपसॉइल स्क्रीनर
    टॉपसॉइल स्क्रीनर

    टॉपसॉइल स्क्रिनर विभिन्न प्रकार की सामग्रियों को उन्नत करने और पुनर्प्राप्ति के बाद के प्रक्रिया चरणों को अनुकूलित करने के लिए एक सरल, कुशल और किफायती समाधान प्रदान कर रहा है। स्क्रीनिंग की यह विधि
    पूछताछ में जोड़ें
  • मोबाइल मृदा स्क्रेनर
    मोबाइल मृदा स्क्रेनर

    ट्रॉमेल व्यास (मिमी): ∅1200. ट्रोमेल लंबाई (मिमी): 3000. क्षमता संदर्भ सीमा (फीट³/घंटा): 1060-2473. परिवहन आयाम (टोइंग पार्ट्स को छोड़कर) (मिमी): 5500*2200*2200. कार्य आयाम (टोइंग पार्ट्स को छोड़कर)
    पूछताछ में जोड़ें
  • उच्च प्रदर्शन ट्रोमेल स्क्रीन
    उच्च प्रदर्शन ट्रोमेल स्क्रीन

    ट्रोमेल व्यास: 800 मिमी. ट्रॉमेल की लंबाई: 2000 मिमी. क्षमता संदर्भ सीमा: 177 से 707 फीट³/घंटा (घन फीट प्रति घंटा). ट्रोमेल गति सीमा: 16 से 22आर/मिनट (प्रति मिनट क्रांतियाँ). ट्रॉमेल झुकाव कोण
    पूछताछ में जोड़ें
  • केन्द्रापसारक विभाजक
    केन्द्रापसारक विभाजक

    सेंट्रीफ्यूगल सेपरेटर सोने और अन्य उच्च घनत्व वाले खनिजों को केंद्रित करने के लिए एक नए प्रकार का गुरुत्वाकर्षण एकाग्रता उपकरण है। केन्द्रापसारक सांद्रक को अन्य सांद्रण मशीनों की तुलना में कई
    पूछताछ में जोड़ें
  • डर्ट ट्रोमेल स्क्रीन
    डर्ट ट्रोमेल स्क्रीन

    ट्रॉमेल व्यास (मिमी): ∅1200. ट्रोमेल लंबाई (मिमी): 3000. क्षमता संदर्भ सीमा (फीट³/घंटा): 1060-2473. परिवहन आयाम (टोइंग पार्ट्स को छोड़कर) (मिमी): 5500*2200*2200. कार्य आयाम (टोइंग पार्ट्स को छोड़कर)
    पूछताछ में जोड़ें

काम के सिद्धांत

कच्चा चारा एक भारी ड्यूटी हॉपर और फीडर के माध्यम से घूमने वाले बेलनाकार ड्रम में प्रवेश करता है। जैसे ही ड्रम 12 से 20 आरपीएम पर घूमता है, आंतरिक स्टील लिफ्टर सामग्री को ऊपर उठाते हैं और बार-बार गिराते हैं। ड्रम के अंदर और बाहर उच्च दबाव वाले स्प्रे बार मिट्टी के गुच्छों को द्रवीभूत करते हैं और एपर्चर जाल के माध्यम से बारीक कणों को धोते हैं। बड़े आकार की रोगाणुहीन सामग्री डिस्चार्ज सिरे से बाहर निकल जाती है, जबकि बारीक सोना युक्त रेत या वर्गीकृत मिट्टी स्क्रीन डेक के माध्यम से संग्रह ढलानों या स्लुइस बक्से में गिरती है।



प्रमुख विशेषताऐं



संरचनात्मक फ़्रेम

निरंतर एमआईजी वेल्डिंग के साथ कम {{0}मिश्र धातु संरचनात्मक स्टील से निर्मित, भारी पत्थरों के निरंतर प्रभाव के तहत दरार को रोकने के लिए तनाव से राहत मिली।

ड्राइव तंत्र

प्रत्यक्ष {{0}युग्मित ग्रहीय गियरबॉक्स एक भारी-भरकम ड्यूटी वाले औद्योगिक डीजल इंजन या इलेक्ट्रिक मोटर द्वारा संचालित होता है, जो उच्च-स्तरीय रखरखाव बेल्ट स्लिप को समाप्त करता है।



ड्रम असेंबली

तेजी से प्रतिस्थापन के लिए उच्च - मैंगनीज स्टील बुने हुए तार जाल या छिद्रित प्लेट खंडों को अनुदैर्ध्य समर्थन पसलियों पर बोल्ट किया गया।



गतिशीलता पैकेज

तीव्र साइट परिनियोजन के लिए लीफ {{2} स्प्रिंग सस्पेंशन, वायवीय ब्रेकिंग और हाइड्रोलिक लेवलिंग आउट्रिगर्स से सुसज्जित हैवी- एक्सल टोइंग चेसिस।



GMTS0519 Small-Scale Gold Production Line



अनुप्रयोग

जलोढ़ सोना निष्कर्षण:केन्द्रापसारक सांद्रक या स्लुइस रन से पहले ऑरिफ़ेरस बजरी को धोना और आकार देना।


ऊपरी मिट्टी और खाद की जांच:वर्गीकृत भूदृश्य सामग्री का उत्पादन करने के लिए नम ऊपरी मिट्टी से चट्टानों, जड़ों और मलबे को हटाना।


समग्र प्रसंस्करण:सेकेंडरी क्रशिंग सर्किट से पहले स्कैल्पिंग पिट में बजरी चलाना और पत्थर के अंशों को अलग करना।


निर्माण एवं विध्वंस:कंक्रीट के टुकड़ों, ईंट-पत्थरों और डामर के टुकड़ों के साथ मिश्रित खुदाई की गई मिट्टी को वर्गीकृत करना।



ट्रोमेल विन्यास


ड्रम आयाम

मानक विन्यास 1,200 मिमी व्यास x 3,000 मिमी लंबाई से लेकर 2,000 मिमी व्यास x 6,000 मिमी लंबाई तक होते हैं।

थ्रूपुट क्षमता

सामग्री की नमी और थोक घनत्व के आधार पर 50 टीपीएच से 300 टीपीएच तक रेटेड।

झुका हुआ कोण

सिलेंडर के अंदर सामग्री अवधारण समय को नियंत्रित करने के लिए 4 डिग्री से 8 डिग्री तक समायोज्य यांत्रिक या हाइड्रोलिक झुकाव तंत्र।

हूपर वॉल्यूम

3 एम3 से 12 एम3 तक की रेंज, प्रभाव क्षेत्रों पर उच्च कठोरता वाले वियर लाइनर्स के साथ प्रबलित।



स्क्रीनिंग एवं ड्राइव विकल्प



1

स्क्रीन एपर्चर

5 मिमी से 50 मिमी तक की विनिमेय बुना जाल या लेज़र - कट प्लेट।

2

शक्ति का स्रोत

अनुपालक डीजल जनरेटर सेट या दोहरी -वोल्टेज औद्योगिक इलेक्ट्रिक मोटर।

3

जल आपूर्ति प्रणाली

0.3 से 0.6 एमपीए पर चलने वाले आंतरिक स्प्रे हेडर के साथ युग्मित केन्द्रापसारक जल पंप।

4

कंट्रोल पैनल

पीएलसी एकीकरण, आपातकालीन स्टॉप सर्किट, असर तापमान सेंसर और टैकोमीटर फीडबैक के साथ आईपी65-रेटेड संलग्नक।



विनिर्माण एवं गुणवत्ता नियंत्रण


प्लेट काटना:सीएनसी फाइबर लेजर कटिंग मशीनें सभी संरचनात्मक और स्क्रीन माउंटिंग प्लेटों के लिए प्लस या माइनस 0.2 मिमी के भीतर आयामी सहनशीलता बनाए रखती हैं।



वेल्डिंग मानक:संरचनात्मक वेल्डिंग कोड का पालन; महत्वपूर्ण ड्रम ट्रूनियन और मुख्य फ्रेम जोड़ों पर अल्ट्रासोनिक परीक्षण किया गया।



सतह का उपचार:अपघर्षक और गीले वातावरण में संक्षारण प्रतिरोध के लिए औद्योगिक मानक के अनुसार शॉट ब्लास्ट किया गया, दो भाग एपॉक्सी जिंक {{2} समृद्ध प्राइमर और पॉलीयूरेथेन टॉपकोट के साथ लेपित किया गया।



फ़ैक्टरी परीक्षण:गियरबॉक्स तापमान, बियरिंग संरेखण और हाइड्रोलिक सर्किट दबाव को सत्यापित करने के लिए प्रत्येक इकाई को 4{1}} घंटे के नो-लोड मैकेनिकल रन टेस्ट से गुजरना पड़ता है।



अनुकूलन






चेसिस डिज़ाइन

कठिन ऑफ-रोड इलाके के लिए फिक्स्ड स्किड माउंट, सिंगल एक्सल टोवेबल ट्रेलर, या ट्रैक अंडर कैरिज।





वाशिंग सर्किट

राइफल्स और विस्तारित धातु के साथ एकीकृत डबल {{0}लेयर गोल्ड स्लुइस बॉक्स, या उच्च मिट्टी सामग्री फ़ीड के लिए एकीकृत रोटरी स्क्रबर अनुभाग।





फ़ीड एकीकरण

हाइड्रोलिक डंप ग्रिज़लीज़ या एकीकृत बेल्ट फीडर कन्वेयर के साथ ग्रिज़ली बार।







अक्सर पूछे जाने वाले प्रश्नों



प्रश्न: ट्रॉमेल स्क्रीन जाल को बंद किए बिना गीली, चिपचिपी मिट्टी को कैसे संभालता है?

ए: आंतरिक हेलिक्स लिफ्टर चिपचिपी सामग्री को गिरा देते हैं जबकि आंतरिक उच्च दबाव वाले पानी के स्प्रे नोजल 0.4 एमपीए पर काम करते हुए लगातार अंदर और बाहर दोनों तरफ से जाल के छिद्रों को विस्फोटित करते हैं, जिससे सामग्री के निर्माण और अंधापन को रोका जा सकता है।

प्रश्न: ट्रोमेल स्क्रीन पैनलों का पहनने का जीवनकाल क्या है, और उन्हें कैसे बदला जाता है?

उत्तर: मानक स्क्रीन पैनल उच्च -कार्बन स्टील से बनाए जाते हैं, जिनका औसत परिचालन जीवनकाल चट्टान के घर्षण के आधार पर 1,200 से 1,800 घंटे का होता है। पैनल बोल्ट मॉड्यूलर खंड हैं; प्रतिस्थापन के लिए केवल मानक हाथ उपकरण की आवश्यकता होती है और इसमें दो घंटे से कम समय लगता है।

प्रश्न: क्या यह इकाई बड़े पत्थरों वाली खदान सामग्री को चला सकती है?

उत्तर: हां, जब हेवी ड्यूटी वाइब्रेटरी ग्रिजली फीडर या 200 मिमी की दूरी पर सेट एक एकीकृत स्थिर ग्रिजली बार से सुसज्जित किया जाता है, तो ट्रॉमेल सिलेंडर में प्रवेश करने से पहले बड़े आकार के बोल्डर को खारिज कर दिया जाता है।

प्रश्न: 150 टीपीएच मॉडल के लिए बिजली और पानी की खपत की आवश्यकताएं क्या हैं?

उत्तर: 150 टीपीएच इकाई के लिए आमतौर पर 75 किलोवाट बिजली स्रोत और 0.4 एमपीए दबाव पर 40 से 60 क्यूबिक मीटर प्रति घंटे की जल आपूर्ति की आवश्यकता होती है।

प्रश्न: शिपमेंट से पहले कौन से गुणवत्ता निरीक्षण दस्तावेज़ और सामग्री परीक्षण रिपोर्ट प्रदान की जाती हैं?

उत्तर: फ़ैक्टरी शिपमेंट पैकेज में कच्चा माल मिल परीक्षण प्रमाणपत्र, वेल्ड अल्ट्रासोनिक निरीक्षण रिपोर्ट, आयामी चेक शीट और 4-घंटे फ़ैक्टरी रन-टेस्ट रिकॉर्डिंग शामिल हैं।

प्रश्न: निर्यात के लिए मानक उत्पादन लीड समय और शिपिंग कॉन्फ़िगरेशन क्या है?

ए: मानक उत्पादन लीड समय 25 से 35 व्यावसायिक दिन है। यूनिट को मॉड्यूलर उप-असेंबली में विघटित किया जाता है और अंतरराष्ट्रीय पारगमन के लिए सीधे मानक 40-55 फुट ऊंचे क्यूब शिपिंग कंटेनर या फ्लैट-रैक कंटेनर में लोड किया जाता है।

झेंग्झौ सिनोलियन मशीनरी कं, लिमिटेड चीन में अग्रणी सहायक उपकरण निर्माताओं और आपूर्तिकर्ताओं में से एक के रूप में जाना जाता है, जो गुणवत्ता वाले उत्पादों और प्रतिस्पर्धी मूल्य के कारण जाना जाता है। यदि आप बिक्री के लिए सहायक उपकरण खरीदने जा रहे हैं, तो हमारे कारखाने से अधिक जानकारी प्राप्त करने के लिए आपका स्वागत है।
